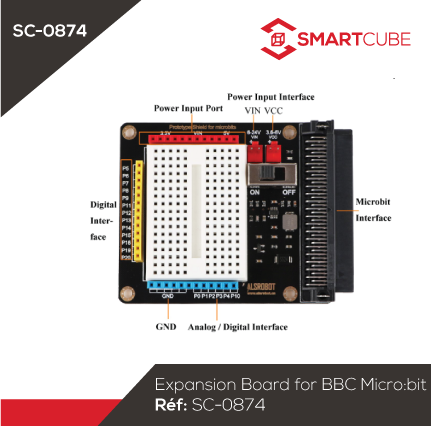

Expansion Board for BBC Micro:bit

Spécification:

• Taille: 62 * 82 mm
• Alimentation: CC externe
• Alimentation ou alimentation USB
• Tension d’entrée: 6 ~ 24V ou 3.6 ~ 6V
• Interface numérique (interface de sortie PWM): P0 ~ P20
• Voyant: voyant d’alimentation
• Trou fixe: M3 * 4

Interface analogique:

• Port de sortie de tension: P0 P1 P2 P3 P4 P10
• VIN: 6 ~ 24V;
• 5V: sortie tension 5V
• 3.3V: sortie tension 3.3V
• GND: point de référence potentiel

Port d’alimentation:

• NIV: 6 ~ 24V
• VCC: 3.6 ~ 6V

Faites attention:  lors de l’accès à l’alimentation externe, assurez-vous de le connecter avec le portVIN ou le port VCC en fonction de la tension de l’alimentation externe. Si la tension dépasse 6V, les pls doivent connecter l’alimentation externe avec le portVIN; si inférieur à 6V, connectez-le avec le port VCC. Aucune sortie de tension sur le port VIN et une sortie 5v lorsque vous utilisez le port VCC. Lorsque vous utilisez le port VIN, la tension VIN est identique à la tension d’alimentation et les ports de sortie 3,3v et 5v ont des sorties de tension.

Si vous connectez la carte d’extension à la carte BBC Micro: bit, les pls utilisent VCCport.

Utilisation: lorsque le voyant RVB émet une lumière bleue, si vous appuyez sur le bouton situé au-dessus du tableau bbc micro: bit, la couleur passe au vert. si vous appuyez sur le bouton B, la couleur passera au rouge et si vous appuyez simultanément sur les boutons A et B, la couleur deviendra une couleur aléatoire.

Contenu de package:
