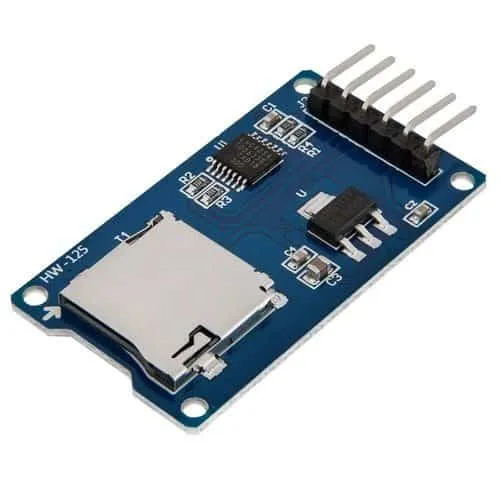

Module Lecteur de Carte Micro SD SPI – Compatible Arduino, ESP32, STM32

Ajoutez du Stockage à Vos Projets avec ce Module Lecteur de Carte Micro SD SPI

Le module lecteur de carte Micro SD est un composant essentiel pour ajouter du stockage externe à vos projets électroniques. Grâce à son interface SPI, il permet de lire et d’écrire des fichiers sur une carte Micro SD ou Micro SDHC (haute vitesse).

Compatible avec Arduino, ESP32, STM32, Raspberry Pi et autres microcontrôleurs, il facilite l’enregistrement de mesures, logs, fichiers multimédia ou autres données numériques.

Avec sa conversion de niveau intégrée (5V/3.3V) et son régulateur de tension 3.3V, ce module est parfaitement adapté aux systèmes 3.3V et 5V, garantissant une compatibilité universelle.

Caractéristiques techniques

• Compatibilité : Cartes Micro SD et Micro SDHC
• Interface de communication : SPI (CS, MISO, MOSI, SCK)
• Tension d’alimentation : 4.5V à 5.5V avec régulation en 3.3V
• Conversion de niveau intégrée : Fonctionne avec microcontrôleurs 3.3V et 5V
• Fixation facile : 4 trous de montage M2 (Ø 2.2mm)
• Connecteur Micro SD : Mécanisme de maintien à ressort pour insertion et retrait faciles

Avantages du Module Lecteur de Carte Micro SD SPI

• Ajoute du stockage facilement à vos projets électroniques
• Compatible avec Arduino, ESP32, Raspberry Pi, STM32 et plus
• Supporte les cartes Micro SD et Micro SDHC (haute vitesse)
• Compatible avec les systèmes 3.3V et 5V grâce au convertisseur de niveau intégré
• Interface SPI pour une intégration rapide et efficace
• Trous de fixation pour montage sécurisé

Applications possibles

• Stockage de données pour projets IoT et domotiques
• Enregistrement de mesures de capteurs (température, humidité, pression, etc.)
• Sauvegarde de fichiers logs et historiques
• Lecture et stockage de fichiers audio/vidéo
• Systèmes de télémétrie et enregistrement GPS

Connexion et utilisation

1. Branchement avec un microcontrôleur (ex: Arduino, ESP32)

   • VCC → 5V
   • GND → Masse
   • CS → Définie dans le programme
   • MISO → Pin MISO de l’Arduino
   • MOSI → Pin MOSI de l’Arduino
   • SCK → Pin SCK de l’Arduino

2. Utilisation avec Arduino

   • Inclure la bibliothèque SD.h
   • Initialiser la carte avec SD.begin(10);
   • Lire et écrire des fichiers avec SD.open("data.txt");

3. Formatage de la carte SD

   • FAT16 ou FAT32 pour une compatibilité maximale
